DIY USB 미니 LED램프

JLCPCB SMT어샘블리 서비스를 사용한 DIY USB 미니 LED 램프입니다.

오늘은 미니 USB LED 램프를 만들겠습니다. 이것은 일종의 야간 램프입니다.

그리고 이 LED 램프는 크기자 매우 작고 매우 우용합니다.





JLCPCB SMT 어셈블리 서비스를 이용하여 이 미니 UBS LED 램프를 만들었습니다.





이 LED램프의 케이스와 디퓨저도 디자인했는데, 디퓨저를 사용하여 따뜻한 빛을 분산시컸습니다.



이 USB LED 램프는 다양한 용도로 사용할 수 있습니다.

1. 야간 전구

2. 방의 따뜻한 빛

3. 여행용 비상등

이 LED 램프는 눈을 진정시키는 희미하고 따뜻한 빛을 생성합니다.





이 USB LED 램프의 크기는 너무 작아서 주머니에 쉽게 넣을 수 있습니다.



이 램프는 USB-A커넥터가 있습니다.

그리고 이 USB커넥터를 통해 모든 여행용 어댑터에 연결할 수 있으며 대부분의 어댑터에는 USB-A인터페이스가 제공합니다.





이 USB LED 램프 어댑터에 연결하고 어댑터를 전기 보드에 연결하기만 하면 됩니다. 야간 전구가 준비되었습니다.

따라서 이 램프에 전원을 공급하려면 어댑터만 있으면 되니다.

요즘에는 모든 사람이 집에 이러한 어댑터를 가지고 있습니다.





그리고 이 어댑터와 별개로 보조배터리에서 전원을 공급할 수도 있습니다.

보조배터리는 USB-A인터페이스도 있습니다.





그리고 노트북에도 USB-A인터페이스가 함께 제공된다는 덕을 알고 있습니다.

그래서 우리는 이 램프를 노트북에도 연결할 수 있습니다.

이 램프에서 희미하고 따뜻한 빛을 즐길 수 있습니다.



이 USB램프에는 LED 2개가 있어 전력 소비량이 적습니다.

그래서 이 램프를 사용하면 전력도 절약할 수 있습니다.





저는 PLA 필라멘트, 즉 플라락트산을 사용했습니다.

케이스와 디퓨저를 만들기 위해 PLA는 생분해성이라는 것을 모두 알고 있습니다.

그래서 이 USB LED램프는 친환경이기도 합니다.



PCB설계

이것은 PCB의 개요입니다.

커스텀 디자인의 PCB가 필요한 경우, 이 개략도를 다운로드할 수 있습니다.





개략도를 작성한 후 PCB로 변환하여 모든 컴포넌트를 배치하고 원하는 위치에 배치한 후 레이아웃이 준비되면 배선을 하고 PCB설계를 완료합니다.





PCB 설계 완료 후 PCB 주준 시 필요한 파일 3개를 다운받아야 합니다.

이 파일들은 BOM, Gerber 및 CPL입니다.

JLCPCB에서 PCB를 주문합니다.

JLCPCB는 완전한 기능을 갖춘 인쇄회로기판 재조업체입니다.



사용하시는 DIY 프랜드보드 회로를 프로페셔널 PCB로 바꾸실 수 있습니다.

약 $5+배송비로 보드 10개를 구입할 수 있습니다.

Gerber 파일 있으면 PCB를 주문할 수 있습니다.



1. 커버 파일 다로운드

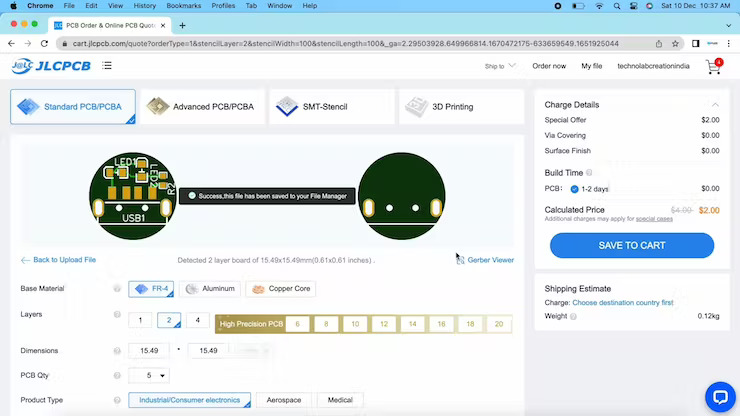

2. JLCPCB 웹사이트로 이동하여 PCB어셈블리 아래에 있는 Quote Now버튼을 클릭합니다.





3. 마지막 단계에서 다운로드 한 커버 파일 업로드합니다. ZIP파일 업로드하거나 커버 파일 끌어다 놓을 수 있습니다. ZIP파일 업로드한 후 파일이 성공적으로 업로드되면 하단에 성공 메시지가 표시됩니다. 커버 뷰어에서 PCB 컴토하여 모든 것이 양호한지 확인할 수 있습니다.





JLCPCB는 모든 PCB세부 정보를 파악하고 자동으로 채울 수 있습니다.





PCB 수량 및 PCB 컬러 마스킹을 직접 선택하세요. 화이트 색상을 선택하고 있습니다.



아래로 스크롤하여 PCB 어셈블리를 선택하세요.





여기에서 PCB 어셈블리 상단 또는 하단 또는 양쪽에서 원하는 측면을 선택해야 합니다.

제 경우에는 윗면에만 원합니다.

그 후 확인 버튼을 클릭합니다.





PCB 어셈블리을 위해 두 개의 파일 더 필요합니다.

하나는 BOM이고 하나는 CPL입니다.

이 두 파일을 하나씩 업로드합니다.





그 후 다음 버튼을 클릭합니다.





조립할 모든 컴포넌트가 여기에 표시되어 있습니다.

특정 컴포넌트를 조립하지 않은 경우 해당 컴포넌트의 선택을 해제할 수 있습니다.

모든 컴포넌트를 확인 후 다음 버튼을 클릭합니다.





여기에서는 컴퓨터 버전의 컴포넌트 배치가 정확하지 않은 것을 확인할 수 있습니다.

이 것은 참고용입니다.

이제 [SAVE TO CART]를 클릭해야 주문을 완료합니다.





7일 후에 PCB가 우리 집에 도착했습니다.

평소와 마찬가지로 PCB의 품질은 매우 우수하여 컴포넌트는 매우 잘 납땜되어 있습니다.

트레이스도 완벽하고 실크스크린도 완벽하며 화이트 컬러의 PCB 마스킹도 매우 아름답고 PCB도 프로페셔널해 보입니다.

케이스와 디퓨저의 3D모델링

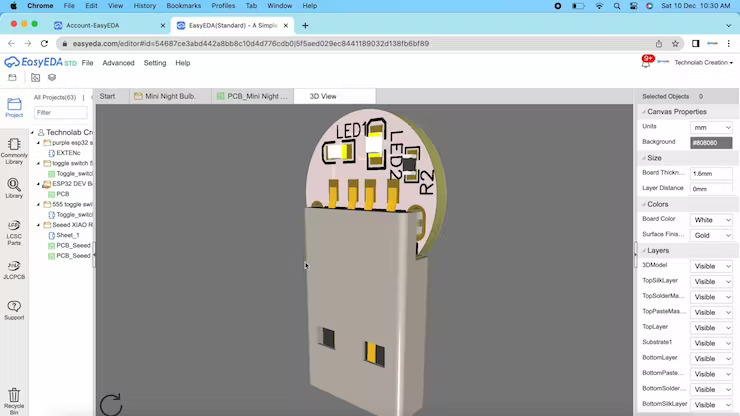

이것은 케이스와 디퓨저의 3D모델입니다.



이 파일들을 다운로드하여 케이스와 디퓨저를 프린팅하세요.





여기 케이스와 디퓨저가 준비되어 있습니다.

이 케이스와 디퓨저에 PCB룰 신속히 접속합니다.



USB 미니 램프는 케이스와 함께 있으면 아름답습니다.

아댑터 또는 보조배터리를 사용하여 램프의 전원을 켜고 좋아하는 사람과 함깨 따뜻한 빛을 즐길 수 있습니다.
