JLCPCB 다층 PCB 서비스는 현재 최대 20층의 고주파 회로 기판을 지원할 수 있습니다. 고다층PCB는 일반적으로 고밀도 회로 기판 어셈블리와 높은 품질 일관성이 중요한 제조 요소인 정밀도가 필요한 제품에 사용됩니다. 의심 할 여지없이 저비용 및 고품질 PCB 서비스 제공은 JLCPCB 항강 주장하는 것입니다.
JLCPCB 다층 PCB의 장점은 무엇입니까?
1. 북잡한 전자 장치에 적용 가능: 복잡한 장치에는 다층 기판이 필요한 더 많은 회로 및 컴포넌트가 포합니다.
2, 최고 품질: 다층PCB를 설계하고 생산 하려면 단순한 컴포넌트에 비해 더 많은 장비와 디퍼 개발 공장이 필요하므로 고품질 제품을 손에 넣을 기회가 늘어납니다. JLCPCB 고급 솔더 마스크 LDI는 안정적이고 신뢰할 수 있는 솔더 마스크 브리지를 만듭니다.
3. 덜 복잡한 디자인: JLCPCB는 6,8~20층 회로 기판용 POFV와 함께 무료 "바어인패드"를 제공합니다. 넓은 공간을 차지함으로써 무료 POFV 기술은 PCB 설계 엔지니어의 효율성을 향상시키기 때문입니다.
4. 더 작고 가벼움: 멀티플레이어 PCB는 서로의 위에 쌓기 때문에 단일 레이어 보드나 더블 레이어 보드보다 더 좁은 공간에 더 많은 기능을 압축할 수 있습니다. 크기가 작을수록 보드가 가벼워집니다.

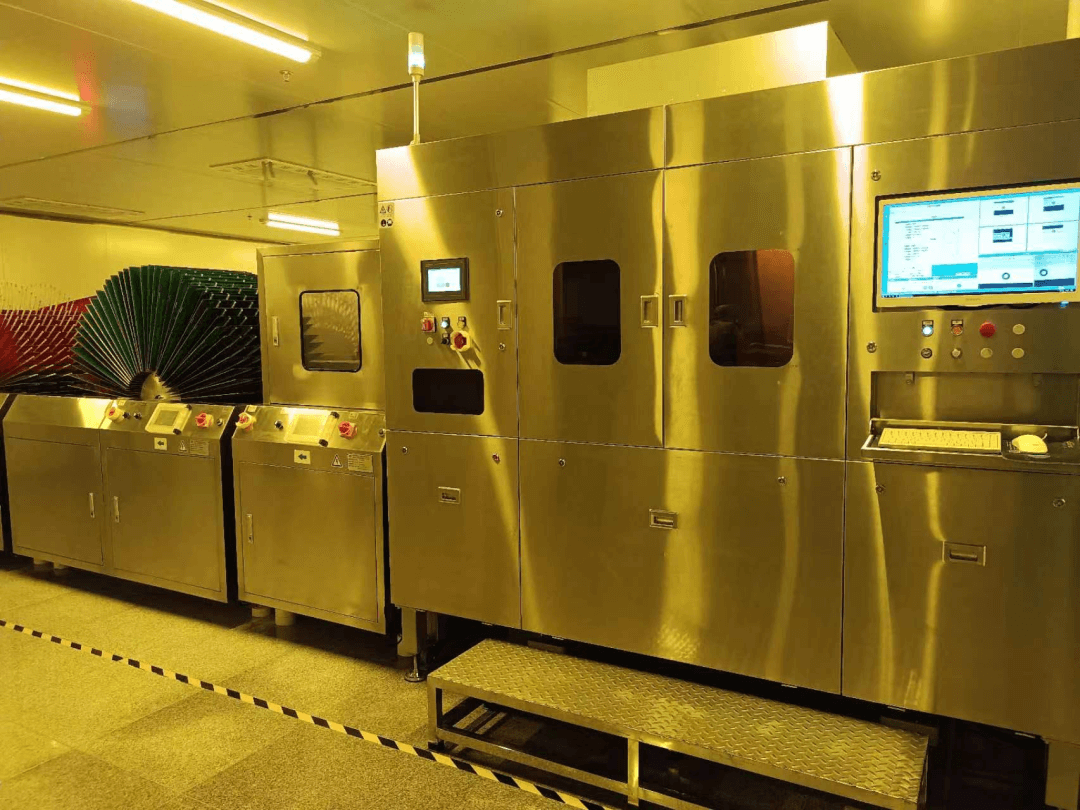

JLCPCB 다층 PCB는 고급 솔더 마스크 LDI를 사용합니다.
JLCPCB를 사용하면 모든 고다층 기판에 가능한 최고의 장비를 사용하므로 안심할 수 있습니다. JLCPCB는 다층 PCB에 LDI기술을 사용하는 극소수의 제조업체 중 하나입니다. JLCPCB 고정밀 LDI는 솔더 브리지 문제를 완전히 제거합니다. 동일한 패드 컵의 경우 패드 개구부가 단면이 1mil이면 패드 브리지는 JLCPCB 고급 LDI 기계로 6.66mil가 될 수 있습니다. 따라서 문제는 PCB 설계에서 완전히 해결됩니다. 이러한 방식으로 JLCPCB는 IC 갭이 아무리 조밀해도 어셈블리를 처리할 수 있습니다.
※ 초정밀 정렬 솔더 마스크는 LDI는 소량 주문이든 대량 주문이든 관계없이 4~20층 PCB 주문에 적용됩니다. 엔지니어링 비용 지불여부 확인
※싱글 및 더블 보드는 CCD 자동 정렬 노광기로 임시 생산되며 이러한 솔더 마스크 개구부 디자인은 지원하지 않으며 높은 다층(4~20층) 디자인만 지원합니다.
고정밀 로저스 및 PTFE 다층 PCB
JLCPCB는 다층 PCB에 가장 적합한 원자재를 선택하여 최고의 pcb 생산 공장과 극한의 PCB의 비용 효율성을 창출합니다. 2006년 설립된 JLCPCB는 PCB 고객의 이익 실헌, 고객과의 win-win실헌이라는 신념을 견지하고 견지왔기 때문입니다. PCB 산업의 좋은 생태계를 유지하기 위해서는 고품질 인쇄회로기판 원료와 장비를 무시할 수 없습니다. 특히 통합되고 밀도가 높은 전자 장치의 기판으로 만들어진 다층 기판의 경우, 적절한 레이어 빌드업이 있는 FR-4 재료 외에도 JLCPCB는 비아는 검사하기 위해 4선 낮은 저항(의료용 MRI 기술과 유사)을 사용합니다. 결정적으로 우리는 또한 주석을 절약하지 않고 네거티브 필픔을 사용하지 않는 고비용 전체 필름 프로세스를 사용합니다. JLCPCB 귀중한 지속성은 로저스 & PTFE에서도 볼 수 있습니다.
$20 JLCPCB 6층 고정밀 PCB 한정 판매
모든 JLCPCB 사용자를 위한 한정 제안! POFV에 의해 처리된 ENIG 및 비아인패드가 포함된 고정밀 6층 PCB는 $100 이상의 원래 가격에서 현재 단 $20로 뛰어올라 항상 지원해 온 JLCPCB 사용자에게 보답합니다. JLCPCB 온라인 견적 페이지에서 $20에 고품질 6층 PCB를 구입하세요. 그 외에도 JLCPCB는 대규모 생산 능력으로 인해 모든 고객에게 고품질 제조를 위해 매우 유리한 가격을 제공할 수 있습니다.
엔지니어링 수수료 부과 4층 PCB ≈ $20.52/유형, 소량 배치 PCB ≈ $65.65/㎡
특별가 8충 PCB(길이와 너비 10cm 이내, 5장 PCB 프로토타입) ≈ $82.09; 소량 배치 PCB 비용 ≈ $116.30/㎡, 엔지니어링 비용 ≈ $82.09/유형;
특별가 10층 PCB(길이와 너비 10cm 이내, 5장 PCB 프로토타입) ≈ $136.82; 소량 배치 PCB 비용 ≈ $171.03/㎡, 엔지니어링 비용 ≈ $136.82/유형;
특별가 12층 PCB(길이와 너비 10cm 이내, 5장 PCB 프로토타입) ≈ $218.91; 소량 배치 PCB 비용 ≈ $239.44/㎡, 엔지니어링 비용 ≈ $205.23/유형
※ 8층 및 10층 이상의 PCB는 사이텍 및 난야 소재를 사용합닌다.
JLCPCB에서 최고의 다층 PCB 선택
최고의 다층 인쇄회로기판 제조업체를 선택하는 방법은 무엇입니까?
다음은 여러분이 우려할 수 있는 몇 가지 요소입니다.
저 비용 고품질 제조업체
복잡한 설계 및 생산을 제공할 수 있는 제조업체
다 빠른 배송을 제공하는 제조업체
수리 횟수다 적은 제조업체
JLCPCB는 위의 요구 사항을 충족하고 하드웨어 개발에 있어 엔지니어에게 진정한 도움을 줄 수 있는 제조업체가 되기 위해 계속 노력하고 있습니다. 2~20층의 고품질 PCB가 필요한 경우 JLCPCB가 최선의 선택입니다. 진정한 A급 재료, 최첨단 장비, 즉시적인 온라인 견적, 24시간 빠른 처리, 빠른 배송 및 시장에서 찾을 수 있는 가장 유리한 가격입니다.
JLCPCB는 다음 작업을 계속합니다.
더 많은 복잡한 제품 또는 프로젝트
더 많은 작은 공간에 더 많은 기능성 제품 또는 프로젝트
내구성이 최우선인 제품 또는 아이템
JLCPCB 견적 페이제에서 8~20층 고정밀 PCB 견적을 쉽게 받을 수 있습니다.
