JLCPCB 다이렉트 히트싱크 구리PCB!



JLCPCB 다이렉트 히트싱크 구리 PCB가 공식적으로 출시되었습니다. JLCPCB의 오랜 친구들은 JLCPCB가 2011년 알루미늄 PCB를 출시하여 많은 칭찬과 지원을 받고 있다는 것을 알고 있을 것입니다. 1년 간의 노력 끝에 JLCPCB는 열 전잘이 더 좋고 고출력 부품에 더 적합한 다이렉트 하트싱크 구리 PCB를 여러분에게 가져다 줄 자신이 있습니다. 시장에사 가장 비용 효율적인 제품을 제공한다는 JLCPCB의 신념은 구리 PCB로 확장되어 모든 고객에게 최고의 헤텍을 제공할 것을 약속합니다.

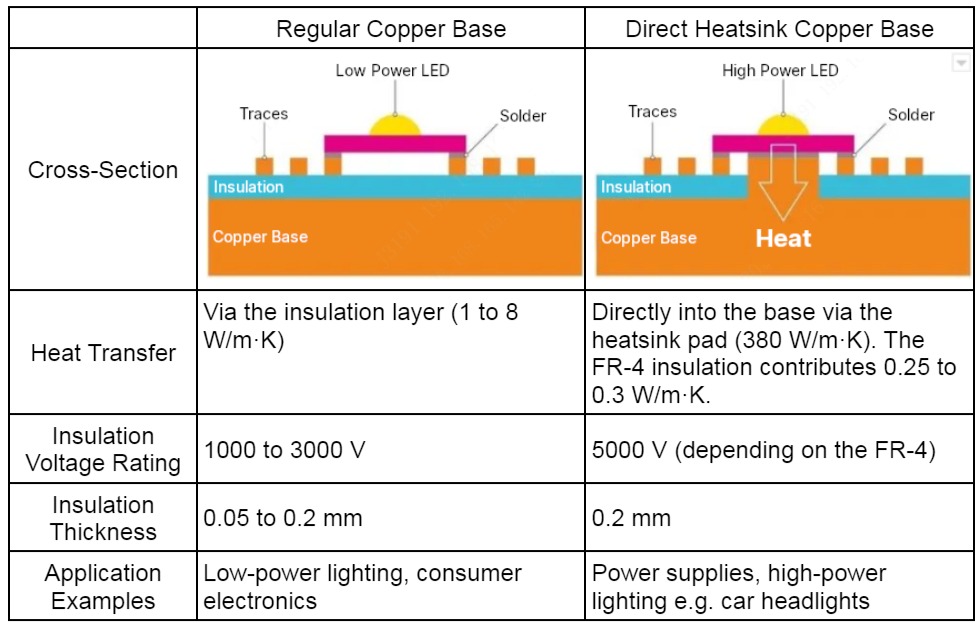

JLCPCB의 직접 방열판 기술은 COB LED 및 스위칭 조정기와 같은 고전력 컴포넌트를 위한 효율적인 냉각을 가능하게 합니다. 위의 다이어그램에서 볼 수 있듯이 이것은 열 전달이 절연의 존재에 의해 영향을 받지 않도록 구리 PCB 베이스에서 용기된 플랫품으로 방열판 패드를 만들어 수행됩니다. 반대로 일반 금속 코어 PCB의 열 전달은 구리보다 열전도율이 훨씬 낮은 절연층을 통과해야 합니다.



이 프로세스에는 유연한 PCB 및다층 보드와 같이 몇 가지 추가 단계가 포함되므로 제조업체에서 사용할 수 있는 것은 아닙니다. 일반 알루미늄 및 구리 PCB(연결되지 않은 코어 포함)는 다층 FR-4 PCB와 매우 유사하게 만들 수 있기 때문에 휄씬 더 일반적입니다.



JLCPCB 구리 PCB설계 요구 사항

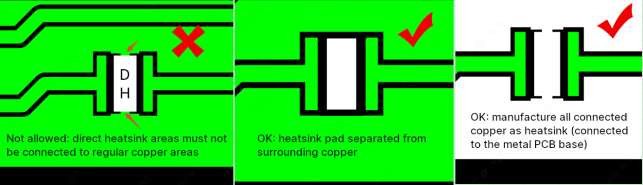

다이렉트 히트싱크 패드는 직사각형 또는 다각형일 수 있지만 모든 방향에서 푹이 1mm이상이어야 합니다. 일반 패드 및 트레이스에 연결할 수 없지만 트레이스가 필요한 경우 모두 "직접 방열판", 즉 구리 베이스에 올려진 플랫품으로 만들 수 있습니다.





JLCPCB 구리 PCB주문 방법

기본 재료에 직접 방열판 구리를 선택하는 것과 별개로 어떤 구리 영역을 직접 방열판으로 만들거나 페이스에 연결할지 나타내는 그림을 첨부해야 합니다. 제작하기 전에 의도가 올바르게 이해되었는지 확인할 수 있도록 제작 파일 확인 옵션을 선택하는 것이 좋습니다.
